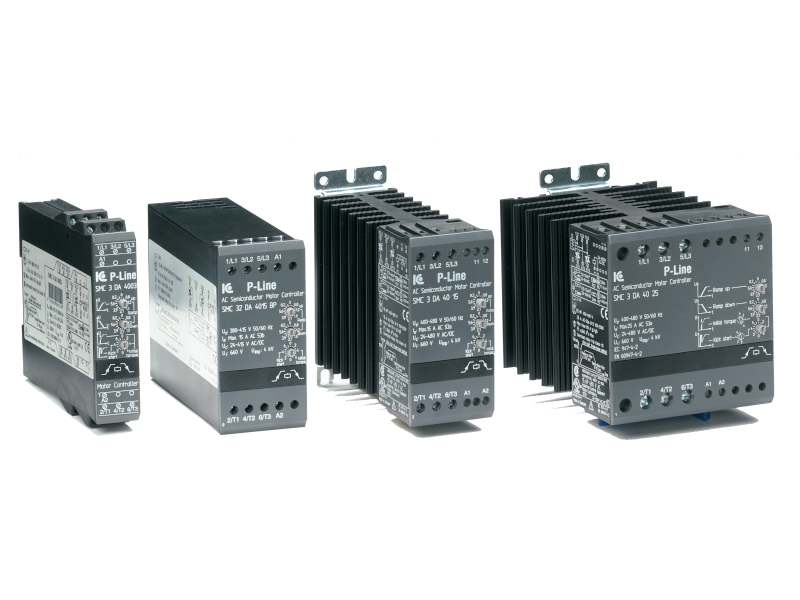

SMC 3 DOL on pooljuhtidel põhinev 3-faasiliste elektrimootorite elektrooniline kontaktor, mis on ette nähtud mootori otsekäivituseks (DOL – Direct On Line). Seade juhib mootori kahte faasi.
SMC 3 DOL on välja töötatud rakendustele, kus kasutatakse sageli mootori lühiajalist sisselülitamist (inching, jogging), vastuvoolupidurdust (plugging) ning kus on vajalik väga suur lülitustsüklite arv.
Pooljuhtidel põhinevas seadmes puuduvad mehaaniliselt kuluvad kontaktid. SMC 3 DOL võimaldab seetõttu praktiliselt piiramatut käivituste arvu tunnis ilma koormuse vähendamiseta ning sobib sagedase lülitamisega mootorirakendustesse.
Kompaktne 45 mm laiune seade paigaldatakse DIN-liistule ning lai juhtpingevahemik võimaldab seda kasutada erinevates juhtimissüsteemides.
Kirjeldus
- Tootja: Eltwin / IC Electronic
- Seeria: SMC 3 DOL
- Tüüp: 3-faasilise elektrimootori elektrooniline kontaktor
- Otsekäivitus: DOL (Direct On Line)
- 3-faasilistele elektrimootoritele
- 2 juhitavat faasi
- Tööpinge: kuni 600 VAC, 50/60 Hz
- Nimivool: kuni 15 A
- Juhtpinge: 24...60 VDC / 24...480 VAC
- Kasutuskategooria: AC-53
- Sobib inching-, jogging- ja plugging-režiimidele
- Väga suur käivitus- ja lülitustsüklite arv
- Pooljuhtidel põhinev konstruktsioon
- LED-olekunäit
- Mooduli laius: 45 mm
- Kaitseaste: IP20
- DIN-liistule paigaldatav
- Vastab standardi EN 60947-4-2 nõuetele
SMC 3 DOL kasutatakse 3-faasiliste elektrimootorite otsekäivituseks rakendustes, kus mootorit tuleb sageli käivitada, peatada või lühiajaliselt sisse lülitada.
Seade sobib eriti suure lülitussagedusega masinaehitus- ja tööstusautomaatika rakendustesse, kus tavapärase elektromehaanilise kontaktori kontaktide kulumine piiraks seadme tööiga.
